Pantallas Acústicas Madrid

PANTALLAS ACÚSTICAS A.B.S.-TECSON,

Serie de paneles , colocados para la formación de

barreras acústicas entre focos emisores de ruido y las

zonas de descanso.

La instalación de pantallas acústicas está especialmente

indicadas para la protección de zonas urbanas, situadas

en proximidades de vías de circulación, polígonos

industriales, son igualmente aplicables en maquinarias

de aire acondicionado, ubicadas en azoteas.

Sabine A.B.S.-TECSON, mide, fabrica, transporta e instala este

tipo de cabinas, para que el cliente solamente tenga que

ocuparse de buscar la obra.

CARACTERISTICAS:

Las pantallas acústicas están fabricadas con los

siguientes elementos:

.- Chapa lisa de 1mm de espesor por la parte exterior.

.- Chapa perforada de 0.8mm de espesor por la parte

interior (lado de emisión de ruido)

.- Entre ambas caras se colocarán dos lanas de roca de

70 Kgr/m3 de densidad rematada con velo mineral negro

y otra lana de 50 Kgr/m3 de densidad.

.- Para su sujeción, se utilizan pilares HEB,cada 3

metros, anclados al suelo mediante tornillos, para

colocación de paneles.

ACABADOS:

Los acabados, son en el RAL que el cliente desee

DESCRIPCION:

Las cabinas acústicas son utilizadas, para aislar ruidos

puntuales, producidos por maquinas y en industrias, son

utilizados también para cabinas de grabación y salas de

control, maquinas de aire acondicionado en azoteas etc..

CARACTERISTICAS:

Las cabinas acústicas que Sabine A.B.S. fabrica son de

estructura íntegramente desmontable y sistema de paneles

autoportantes, de fácil montaje, estos paneles son tipo

sándwich de 80mm de espesor. Se fabrican a medidas de la

demanda del cliente por exigente que esta sea.

Sabine A.B.S.-TECSON, mide, fabrica, transporta e instala este

tipo de cabinas, para que el cliente solamente tenga que

ocuparse de buscar la obra.

TIPOS DE CABINAS:

Cabinas Móviles: Suelen ser cabinas de control que

tienen movilidad dentro de un recinto cerrado, suelen

estar dotadas de visores y puerta de acceso.

Cabinas desmontables: Para casos puntuales, se utiliza

un cerramiento desmontable, mediante una estructura al

que se acoplan paneles desmontables fácilmente.

Cabinas fijas: Para aislamiento de maquinas fijas

situadas en industrias, así como para maquinas de aire

acondicionado situadas en azoteas.

ACABADOS:

Los acabados, son en el color que el cliente desee.

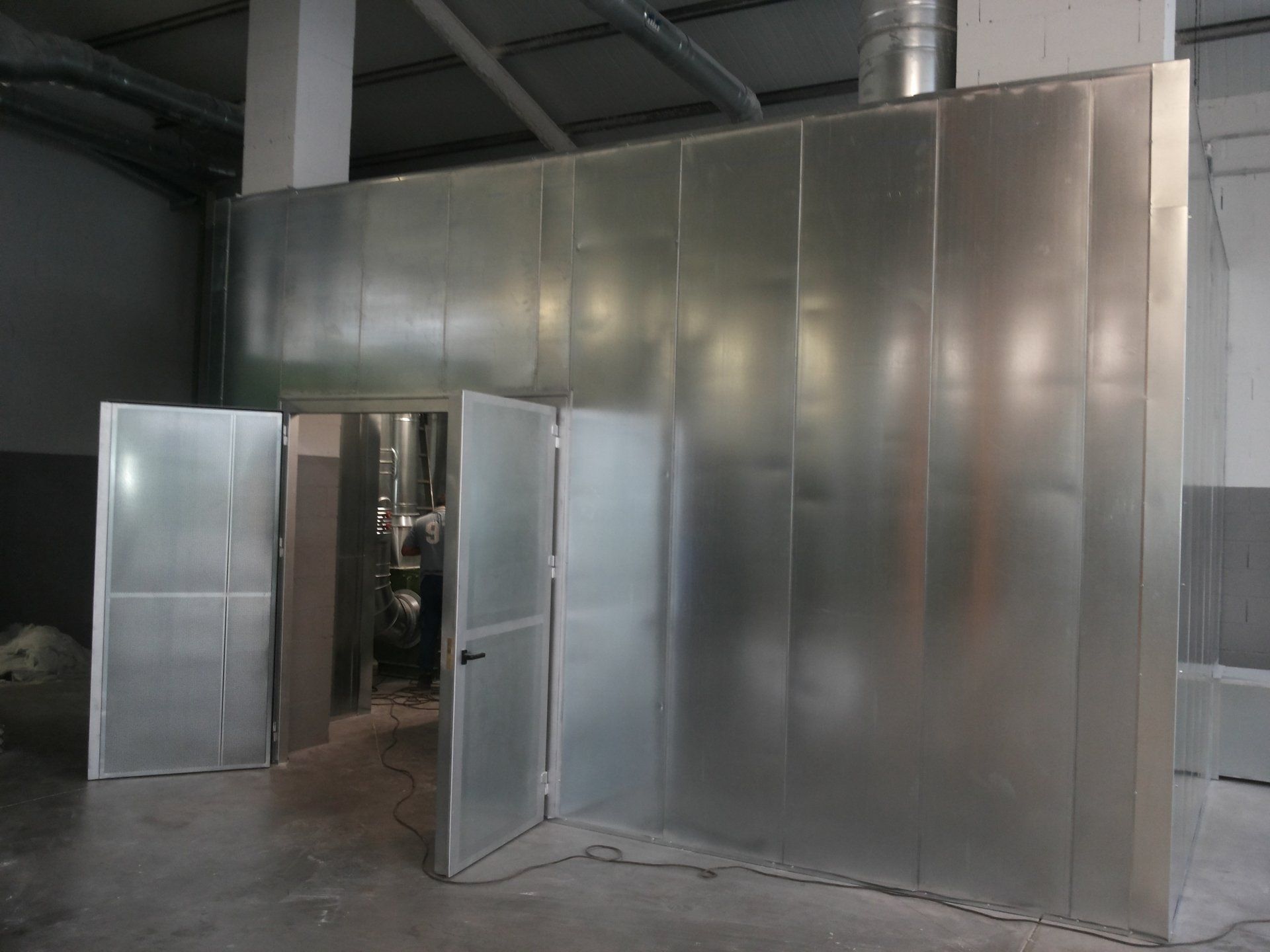

Cabinas Acústicas

Son espacios aislados y acondicionados

acústicamente en su interior, dotados de todas las

instalaciones necesarias y que además tienen la

particularidad de ser desplazados de un lugar a

otro fácilmente sin necesidad de ser desmontadas.

Se fabrican a medidas y ajustándose a las

necesidades del cliente.

FABRICACION

Fabricadas mediante paneles acústicos

machihembrados de 80 o 100mm de espesor según las

necesidades de aislamiento, incorporan puerta

acústica de alto aislamiento y suelen incorporar

también visor acústico.

INSTALACIONES

Se entregan con instalación completa de

electricidad, teléfono, y ventilación debido a la

necesaria renovación de aire incorpora silenciador

de entrada y salida de aire junto con extractor de

Cabinas acústicas móviles

muy baja emisión sonora.

UTILIDADES

Cada vez son mas demandados los espacios ausentes

de ruido nuestros en tornos de trabajo son cada

vez mas ruidosos, son utilizados para:

.- Protecciones laborales de personal dentro de un

ambiente ruidoso.

.- Cabinas de audiometría.

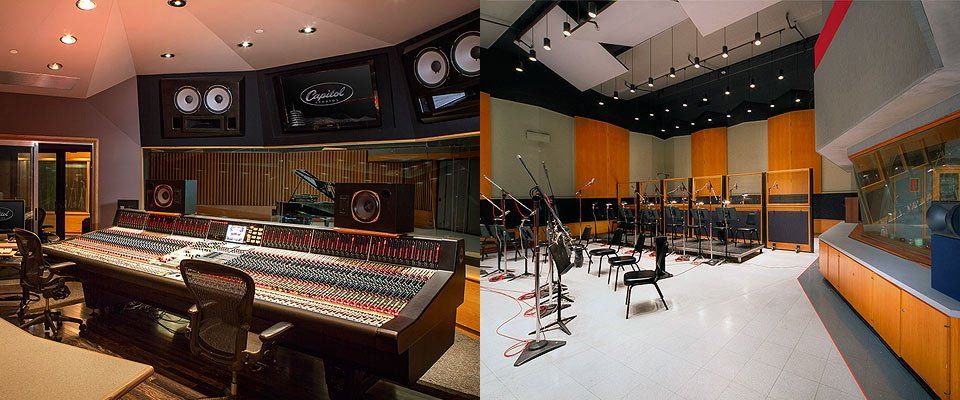

.- Salas de grabación, etc.

ACABADOS

El acabado estándar es acabado galvanizado,

pudiéndose bajo pedido darle una terminación a

elegir por el cliente.

DIMENSIONES

Las dimensiones máximas son de 2500mm x 2500mm x

Cabinas Acústicas desmontables.

DESCRIPCION:

Para la misma utilidad que las cabinas

estándar, pero con la peculiaridad de que son

totalmente desmontables.

CARACTERISTICAS:

Fabricadas por un chasis/bastidor de perfil

galvanizado en caliente, para sujeción de

paneles, estos paneles son fijador al chasis

mediante tornilleria fácilmente desmontable.

UTILIDADES:

Se suelen utilizar en pequeños recintos donde

no es posible instalar una cabina de medidas

estándar y donde debido al mantenimiento de la

maquina es preciso colocar paneles fácilmente

desmontables.

ACABADOS:

Los acabados, son en el color que el cliente

desee.

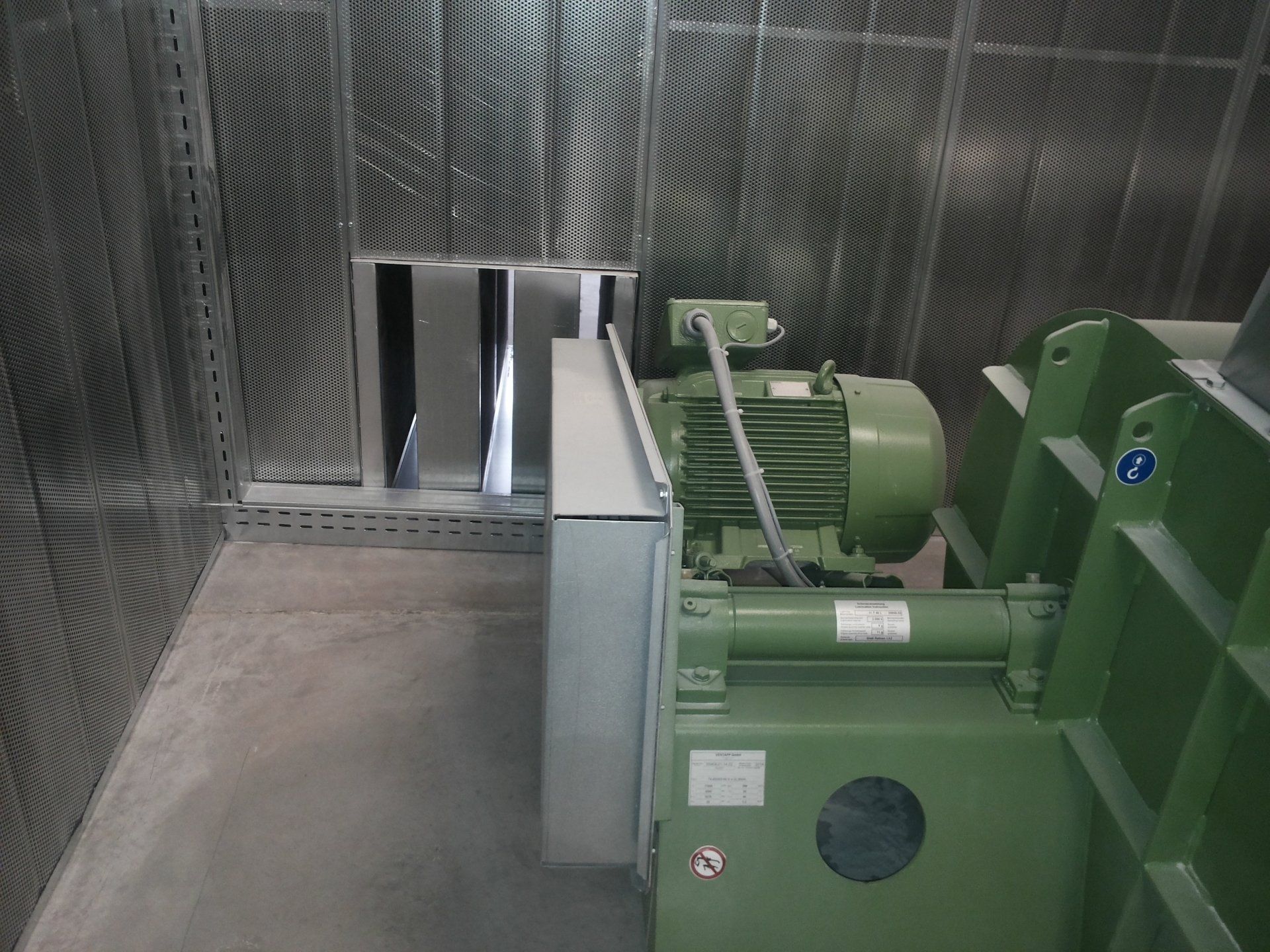

Silenciadores Acústicos.

Elementos de forma rectangular, compuesto por

celdillas acústicas, son actualmente el sistema

mas utilizado para atenuación en instalaciones

acústicas, permiten el paso del flujo de aire,

eliminando o atenuando la transmisión de ruido en

las entradas de elementos como salas de máquinas,

instalaciones de ventilación, salidas de humos,

cerramientos acústicos de maquinaria etc.…

Compuesto por materiales de primera calidad.

ELEMENTOS PRINCIPALES:

El cajón formado por una chapa de acero

galvanizado, y los bafles que constan de un

material absorbente acústico a base de paneles de

lana de roca volcánica recubiertas por un velo de

fibra de vidrio para impedir la erosión con el

paso del aire. Todo el conjunto esta clasificado

M0.

DATOS A TENER EN CUENTA A LA HORA DE ELEGIR EL

SILENCIADOR ADECUADO.

La atenuación del ruido se produce por una

absorción lateral del sonido dada por las

colisas, es importante el cálculo de cada unidad,

si esto no fuera así, se nos podrían ocasionar

dos posibles problemas: la pérdida de carga de la

maquinaria, que podría llegar a quemarse; y la

insuficiente absorción, con la cual no

conseguiríamos el aislamiento deseado.

Las dimensiones del silenciador se calculan en

función del caudal

El caudal de aire.

.- Velocidad del aire.

.- Pérdida de carga de la maquina.

.- Atenuación requerida.

UTILIDADES:

Deben utilizarse en aquellas instalaciones de

aire (renovaciones ambientales, aire

acondicionado, extracción de humos, etc.) en las

que las conducciones comuniquen estancias que

deban tener, por su naturaleza, un bajo nivel de

presión sonora, como por ejemplo:

.- En salida y entradas de aire de cabinas

acústicas.

.- En paso de conducciones de locales.

ACABADOS:

El acabado suele ser en chapa galvanizada de

1,5mm de espesor, bajo pedido se pueden pintar en

ral a elegir por el cliente, pueden incorporar

como opciones:

.- Junta tipo Metu.

.- Malla antipájaro.

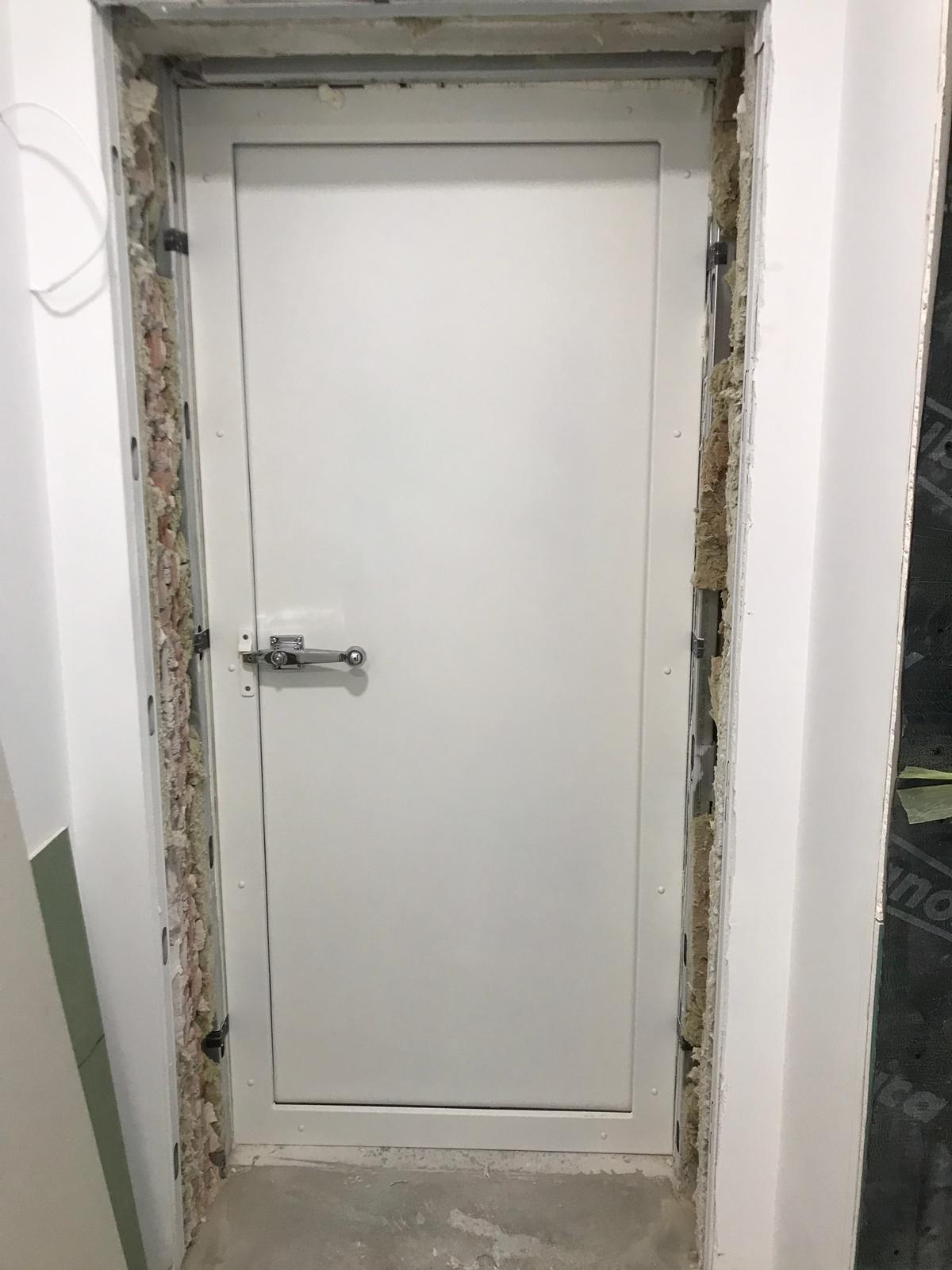

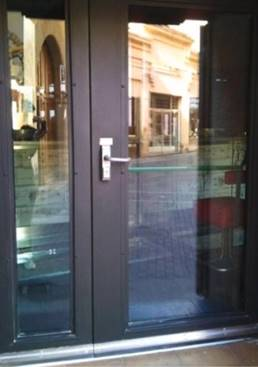

Puertas Acústicas.

las exigencias de cada obra, ya que disponemos de

fabricación propia, para adaptarnos a la demanda del

cliente, estan diseñadas para el aislamiento acustico en

zonas de alta exigencia de insonorización.

Dichas puertas están construidas con dos chapas de 1,5

Mm. de espesor entre las cuales se colocan dos capas de

material fono aislante de 50 y 30 Mm. de espesor y de

distintas densidades.

El espesor total de la puerta es de 80mm, para su cierre

hermético y acústico se coloca un doble ribete de

estanqueidad por todo el perímetro, uno de neopreno y

otro de caucho.

El material de la puerta es clasificado como M0

(Incombustible).

UTILIDADES:

Son empleadas para colocarlas, en salas de fiestas,

cines, estudios de grabación, cabinas y pantallas

acústicas, salas insonorizadas y demás cerramientos

acústicos que lo requieran.

CERTIFICACIONES:

Puerta I.R. COMBINADA (AcÚstica/Rf).Ensayo 06/32300652

Puerta 1HMA, Informe de ensayo nº 90.6468.0-IN-CT-09/O7.

Puerta 2HMC, Informe de ensayo nº 90.6468.0-IN-CT-09/07.

ACABADOS:

Nuestras puertas se suministran en acabado negro mate

para que el cliente, elija su color mas adecuado.

ACCESORIOS:

Todas nuestras puertas se pueden equipar con todos los

accesorios que el cliente estime oportuno y necesario

tales como:

- Visores (Circulares y rectangulares)

- Manillas de acero inoxidable.

- Muelle cierra-puertas.

- Tirador.

- Retenedor hidráulico.

- Barra antipático.

- Cerradura.

- Cierre a presión.

- Selector de cierre.

Pantallas Acústicas móviles

DESCRIPCION:

Serie de paneles machihembrados,

montados sobre bastidor dotado de unas

robustas patas con ruedas, dotadas de

freno mecánico y rematado por todo su

perímetro inferior con una tira de

caucho ajustada al suelo.

VENTAJAS Y UTILIDADES:

Una de las mayores ventajas es la

movilidad permitiendo tratar puntual y

temporalmente focos de ruidos

específicos, además esta movilidad

permite libremente efectuar labores de

mantenimiento de maquinas.

ACCESORIOS:

Pueden incorporar como opciones,

visores acústicos y garras de sujeción

entre sí.

ACABADOS:

El acabado por la cara exterior( chapa

lisa), será en el Ral elegido por el cliente.

Rejillas Acústicas.

DESCRIPCION:

Son tomas de aire de pequeña profundidad

diseñadas para reducir las emisiones sonoras

al exterior, permiten debido a sus medidas

conservar la estética de la fachada, además

de una pequeña perdida de carga fabricadas

por las lamas combadas que además de evitar

la entrada de agua de lluvia, evitan la

visión a través de ellas, siendo una buena

solución para colocar en fachadas exteriores

de edificios sin romper la estética.

FABRICACION.

Están formadas por marco exterior de acero

galvanizado, lamas acústicas rellenas de

lana mineral y rematado con chapa perforada

en una de las caras.

OPCIONES:

Fabricación doble o simple, según las

exigencias de aislamiento.

Fabricación en acero inoxidable.

Rematadas en color Ral a Elegir.

Instalación de malla antipájaro.

UTILIDADES:

Se pueden instalar en fachadas y pantallas acústicas.

ACÚSTICA INDUSTRIAL: VENTILACION – PLANTAS INDUSTRIALES – EDIFICACION RESIDENCIAL –

DOTACIONES DE USO PUBLICO – TRANSPORTES AEREO FERROVIARIO CARRETERA -

 Ampliación / Renovación de líneas de Metro

 Ampliación / Renovación de líneas ferroviarias (Cercanías, Alta Velocidad…)

 Ampliación / Renovación de carreteras (Túneles suburbanos, Autopistas...)

 Ampliación / Renovación de galerías de minería

 El ambiente exterior

 Los andenes / estaciones

 El propio túnel

 La vía pública (si son suburbanos)

 Silenciadores circulares para ventiladores longitudinales

 Silenciadores rectangulares para extracción / inmisión de aire transversal

 Tratamientos absorbentes para salas de ventilación intermedias

 Subestaciones Eléctricas

 Plantas de Ciclo Combinado

 Potabilizadoras, Desaladoras y Depuradoras

 Acerías

 Industria del papel

 Fabricación en línea

 Bombas de alimentación / circulación

 Intercambiadores de presión

 Motogeneradores

 Turbocompresores

 Grupos Electrógenos

 Silenciadores rectangulares y circulares para entrada / salida de aire

 Tratamientos absorbentes para reducción de niveles de reverberación interiores.

 Cerramientos (fijos o autoportantes) y pantallas acústicas para maquinaria de cubierta.

 Bancadas de inercia para soportación de la maquinaria.

 Tratamiento acústico de líneas de producción.

 Delimitación de zonas de exposición acústica para operarios.

 Visores acústicos para control de cuadros de mando.

 Hoteles y Paradores

 Residencias, Hospitales y Centros Sanitarios

 Centros Educativos

 Edificios Oficiales y de Administración

 Oficinas y Viviendas

 Grupos Electrógenos para cortes de suministro.

 Climatizadores, Bombas de Calor y Condensadores.

 Torres de refrigeración

 Unidades de Tratamiento de Aire

 Extractores Bombas de circulación y Compresores.:

 Cerramientos y pantallas acústicas para maquinaria de cubierta.

 Silenciadores circulares para escapes de gases.

 Silenciadores rectangulares para ventilación / extracción.

 Silenciadores en conducto para impulsiones en habitaciones.

 Sistemas antivibratorios para soportación de maquinaria.

 Puertas acústicas de acceso a zonas de alta emisión.

 Tratamientos absorbentes para salas de máquinas.

 Supermercados

 Parkings

 Intercambiadores de Transportes

 Centros Comerciales

 Grupos Electrógenos para cortes de suministro.

 Climatizadores

 Bombas de Calor

 Unidades de Tratamiento de Aire

 Extractores

 Cámaras de Refrigeración

 Congeladores Industriales

 Montacargas

 Cerramientos y pantallas acústicas para maquinaria de cubierta.

 Silenciadores circulares para escapes de gases.

 Silenciadores rectangulares para ventilación / extracción.

 Sistemas antivibratorios para soportación de maquinaria.

 Puertas acústicas de acceso a zonas de alta emisión.

 Tratamientos absorbentes para salas de máquinas.

 Paramentos (paredes, suelos, techos) flotantes para aislamiento a ruido aéreo y de impacto.

 Coches / Cabezas tractoras de Metropolitanos

 Coches / Cabezas tractoras de trenes (Alta Velocidad, Cercanías, InterCity…)

 Sistemas antivibratorios para suelos, maleteros o conductos.

 Diseño de sistemas absorbentes en conductos de sobrepresión.

 Sistemas de aislamiento a ruido aéreo en paramentos de cabina para tracción centralizada.

 Sistemas de aislamiento a ruido aéreo en suelos para tracción distribuida.

 Componentes silenciadores para sistema de climatización.

 Mediciones acústicas y huellas de ruido en cabina y vagones

uevo párrafo
